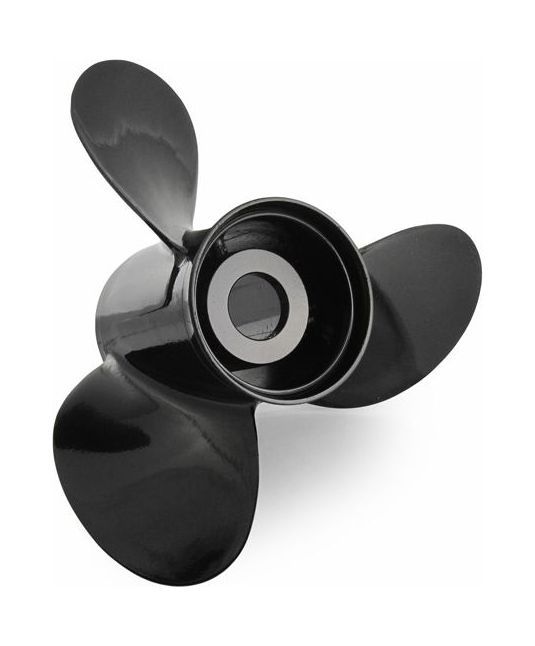

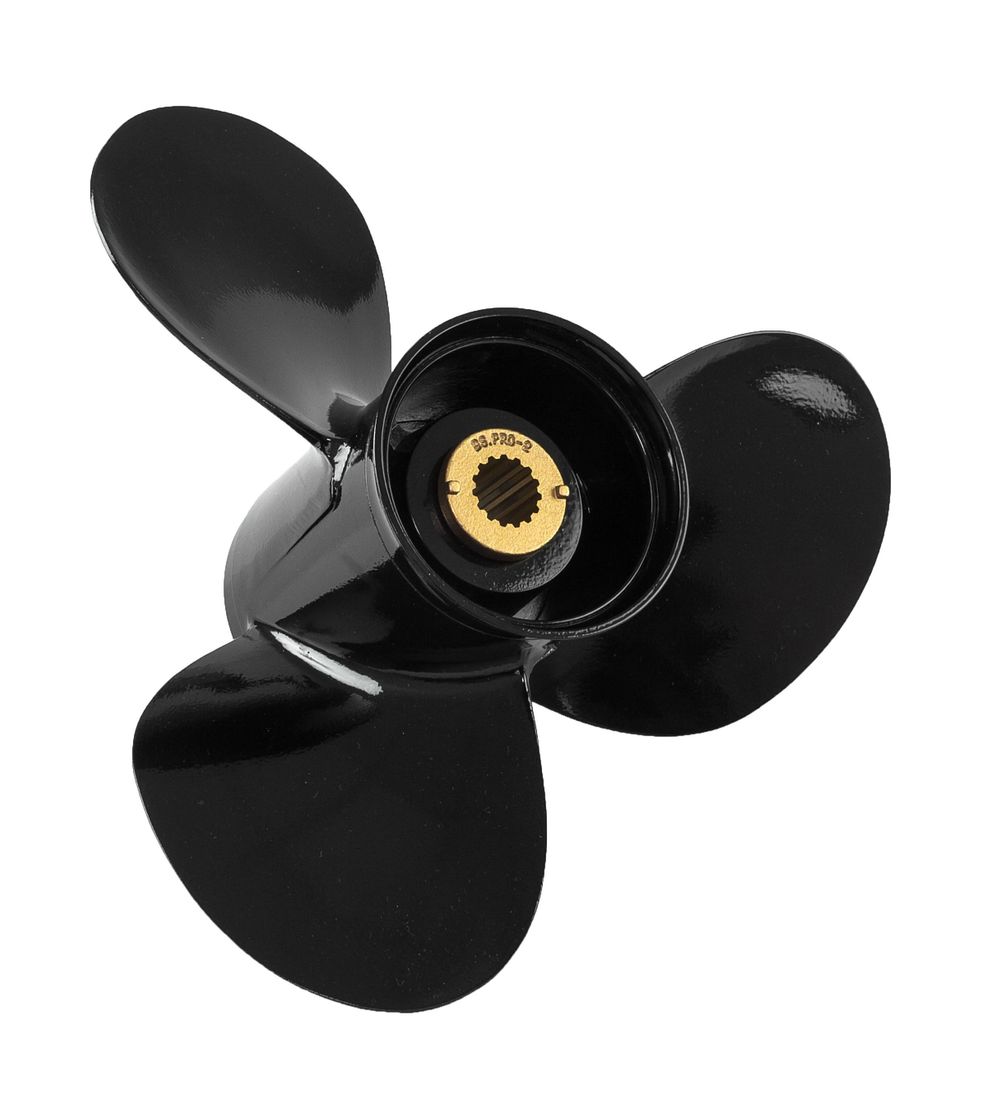

Винт гребной Mercury 60-125;3x13-1/4x17, BaekSan 48-77344A45

Артикул: 000901341A1700M

OEM: 48-77344A45
Моторы    60 - 140 л.с. (15 шл.)
Лопасти    3 шт
Диаметр    13.25 "
Шаг    17 "
Параметры (ЛxДxШ)    3х13-1/4х17 "
Параметры (ЛхДхШ)    3х337х432 мм
Материал    алюминий
Вращение    правое
Посадка на вал    шлицевая
Количество шлицов    15 шт
Ступица винта    Ø 101 мм

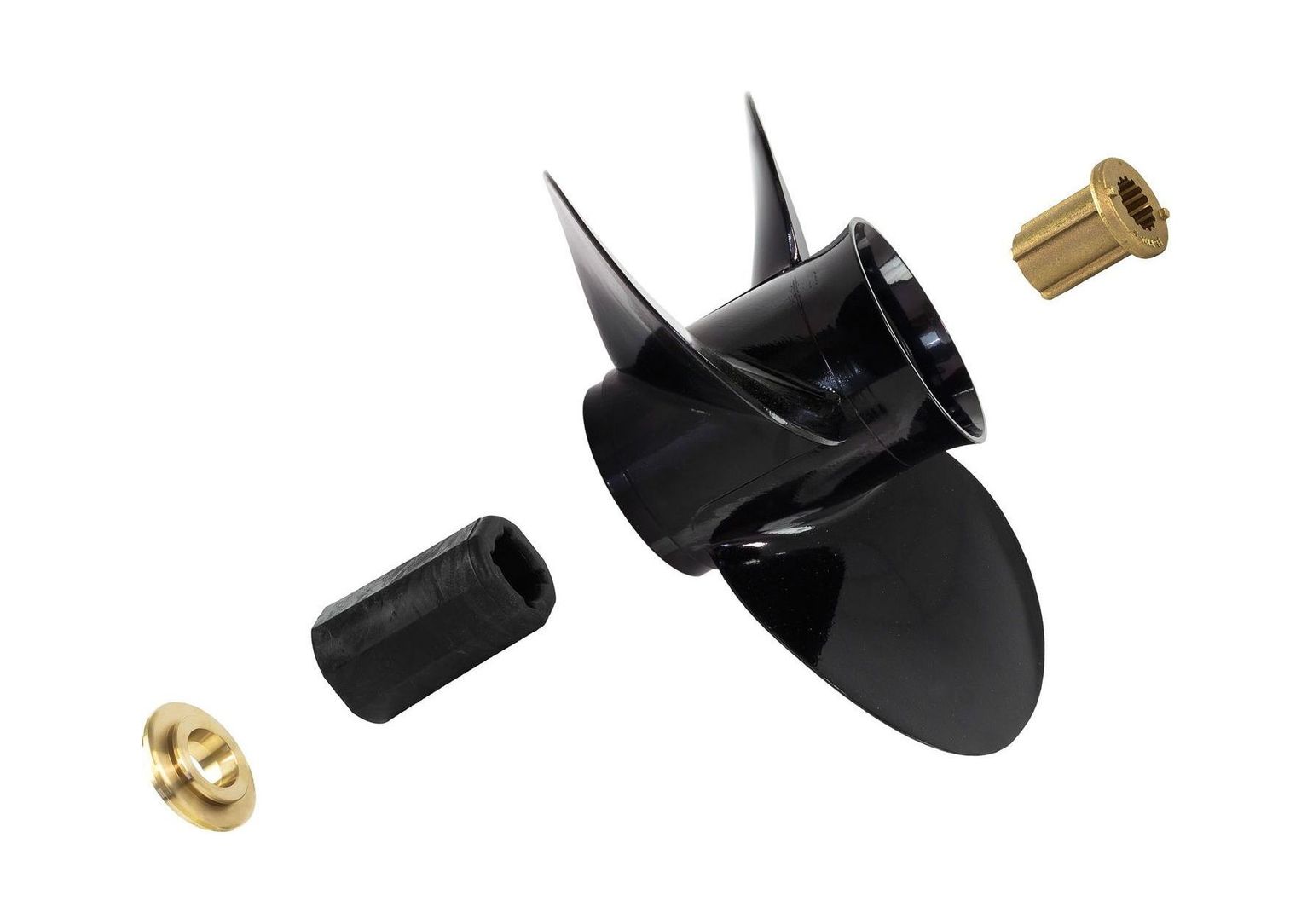

Съёмная втулка винта    да
Упаковка    360х360х190
Бренд    BaekSan
Производитель    BaekSan
Страна производителя    Корея

Применимость
Лодочный мотор Mercury (40-140 л.с.)
- 40-50 л.с. (Bigfoot 4-x тактный) любой год.
- 60 л.с. (Bigfoot/Sea Pro 2-х тактные) с 1995 и новее.
- 70 л.с. 1987-1989.
- 75 л.с. (2 и 4-x тактный) 1984 и новее.
- 80 л.с. 1978-1989.
- 90 л.с. (2 и 4-x тактный) 1978 и новее.
- 100 л.с. 1988 и новее.
- 115 л.с. 1978 и новее.
- 115 л.с. (4-x тактный) 2001 и новее.
- 125 л.с. 1994 и новее.
- 140 л.с. 1978-1981.
- 650 (4 цилиндра) 1961-1970.
- 650 (2 цилиндра) по 1971.
- 800, 850 (6 цилиндров) по 1972.
- 800, 850 (4 цилиндров) 1972-1977.
- 900 и 1500 по 1977.
- Выхлоп в ступицу,15 шлицов на валу.


При подборе гребного винта, помимо шага и диаметра самого винта, особое внимание стоит уделить диаметру ступицы и количеству шлицов.

Как проверить, насколько правильно подобран винт к катеру?

Нужно замерить обороты в «полный газ» с максимальной и минимальной загрузкой. Обороты должны находиться в пределах, рекомендованных изготовителем. Если мотор «не докручивает» обороты – поставьте винт с меньшим шагом, если мотор «перекручивает», то есть превышение оборотов – то шаг требуется увеличить.

Важные параметры:

- Трёх или четырёх лопастной винт
3-х лопастной гребной винт имеет меньшее сопротивление и более высокий коэффициент полезного действия, однако на 3-х лопастных винтах раньше возникает кавитация. 4-х лопастной гребной винт при том же диаметре позволяет переработать большую мощность и снизить вибрацию.
Также 4-х лопастной винт уменьшает время выхода на глиссирование и даже может экономить топливо при движении на крейсерском ходе. Однако при небольших мощностях максимально достигаемая скорость судна с 4-х лопастным винтом меньше по сравнению с 3-х лопастным винтом того же диаметра и шага.

- Диаметр
Диаметр гребного винта - это диаметр окружности, охватывающей все лопасти винта. Обычно чем меньше обороты гребного вала, тем больше должен быть диаметр.
Правильный выбор диаметра винта очень важен для взаимодействия гребного винта и судна. Как правило, для относительно тихоходных судов используют винт с бо́льшим диаметром, для скоростных судов - с меньшим.

- Шаг
Шаг гребного винта - это его важнейшая техническая характеристика. Шаг винта соответствует теоретическому расстоянию, на которое винт переместится за один полный оборот в недеформируемой среде.

Пример:
Гребной винт с шагом 500 мм (20 дюймов) при каждом полном обороте должен был бы передвигать судно на 0,5 м при условии отсутствия скольжения (то есть если бы винт ввинчивался в воду, как в твердую среду). Но поскольку винт отбрасывает воду назад, истинное перемещение судна будет меньше.
